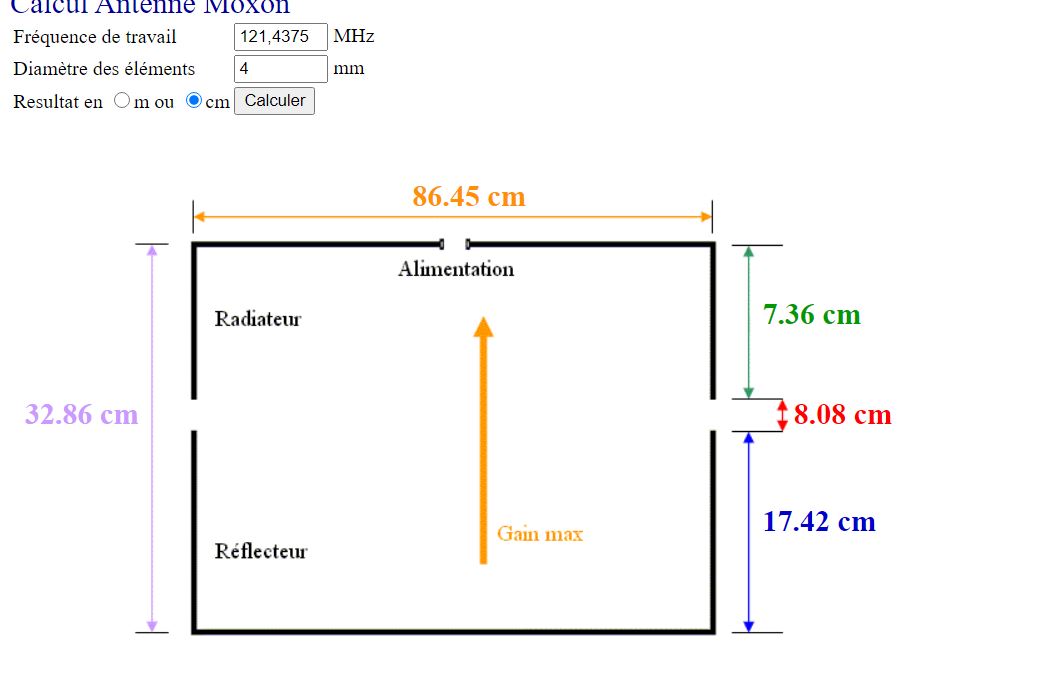

Voilà les dimensions d'une antenne très facile à fabriquer pour la fréquence VHF des balises de détresse.
Associée à un petit récepteur sensible, elle permet de recevoir le signal modulé. Le lobe principal a une ouverture d'environ 60°, en balayant on trouve facilement l'azimut du signal max.
Utilisable en polarisation horizontale ou verticale, c'est une alliée efficace de nos recherches.
Personnellement, j'ai utilisé des tiges d'aluminium de 1 cm et 2 mm d'épaisseur, pliage facile et montage sur tuyauterie plastique!
fabrication OM

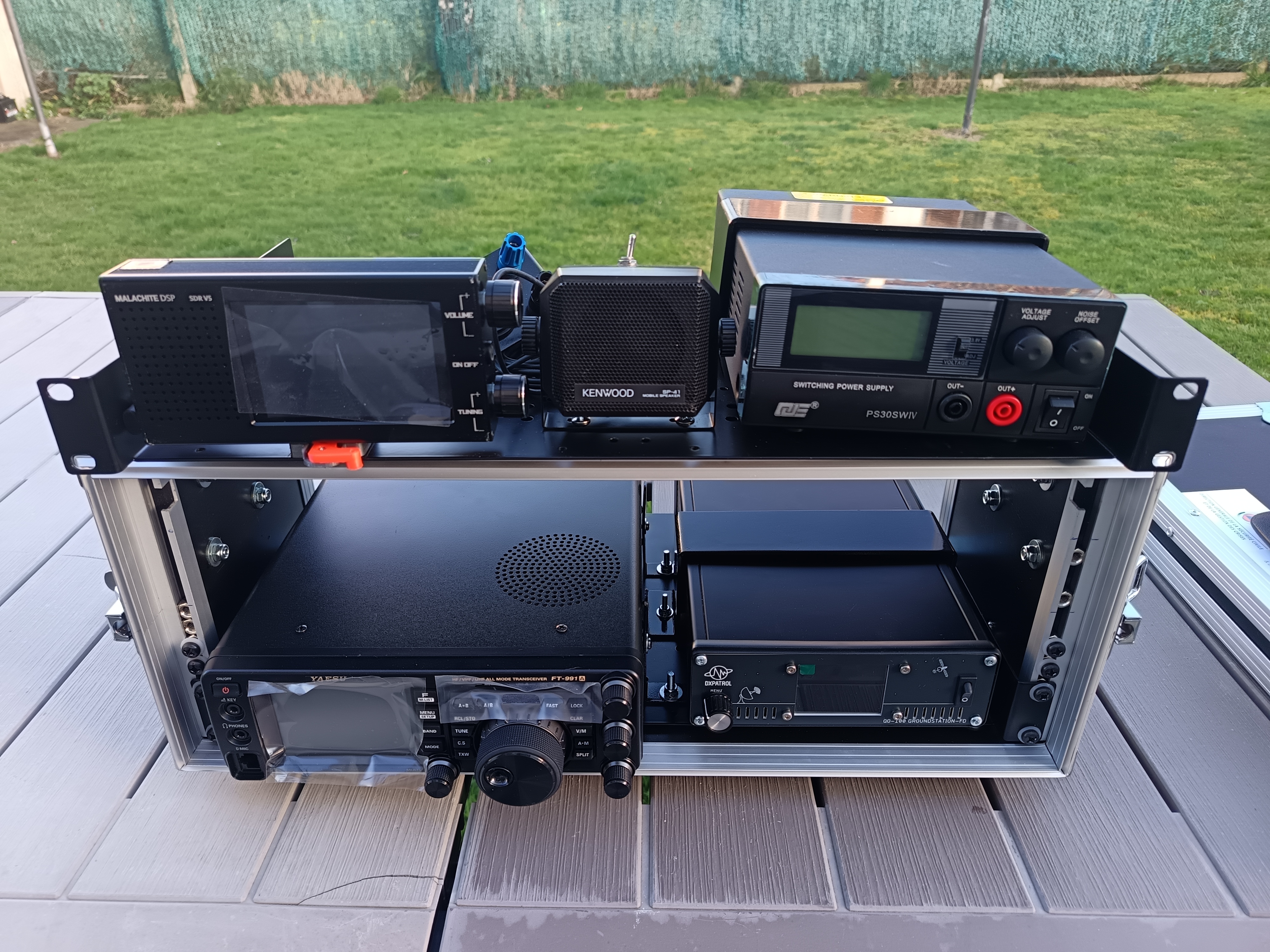

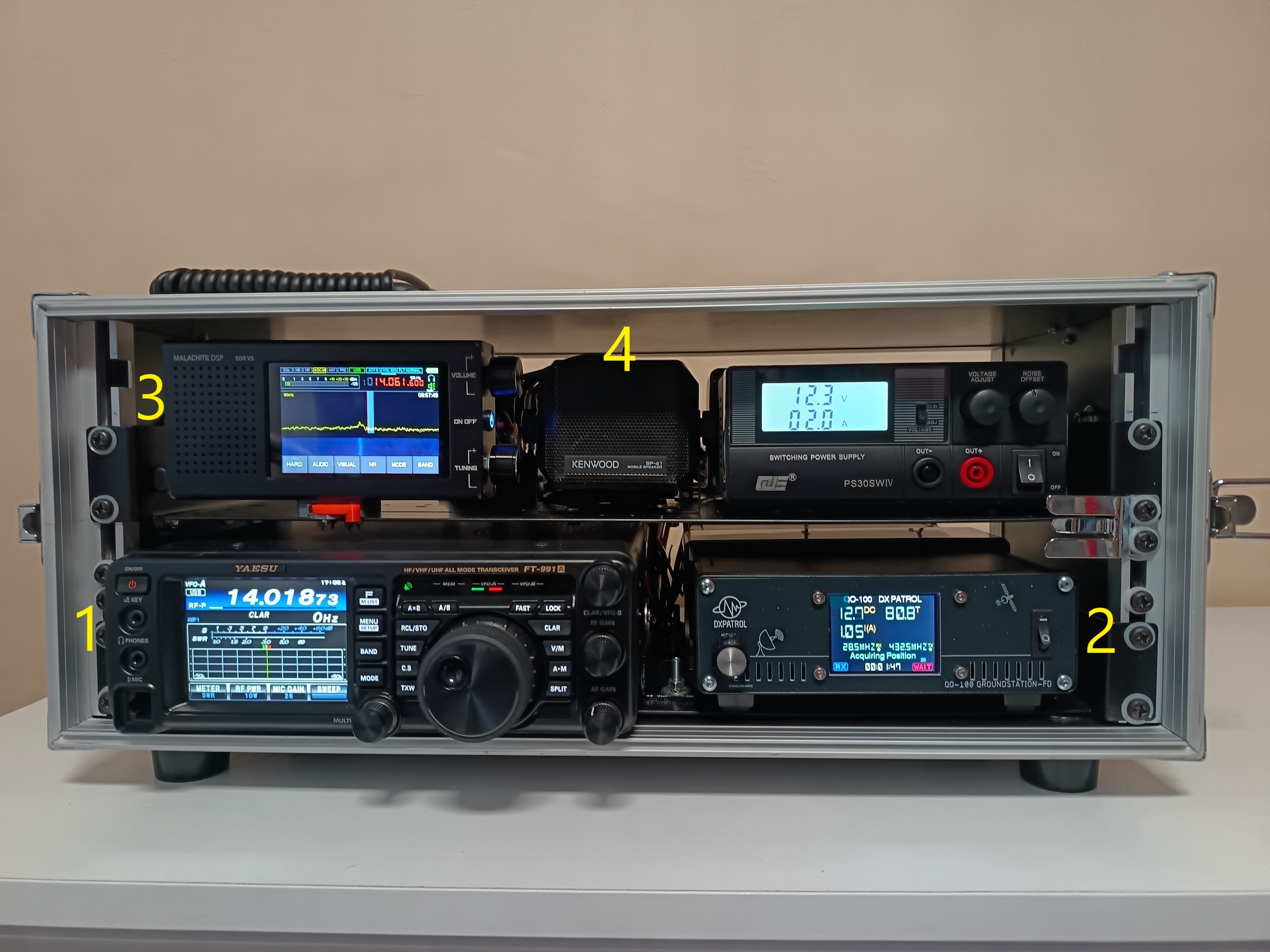

Constitué essentiellement d'un émetteur-récepteur YAESU FT-991A, d'une station QO-100 DX PATROL V2, d'un récepteur SDR et d'une alimentation, l'ensemble est aujourd'hui parfaitement opérationnel, il peut être alimenté sur secteur ou par batterie externe (autonome ou véhicule).
Afin de disposer d'une capacité globale de transmission et dans le cadre de la résilience, nous avons décidé de nous doter d'une station multimodes. Après avoir obtenu un financement partiel grâce à la fondation de France/ Crédit Agricole, je me suis lancé en décembre 2024 dans la construction de cet élément.

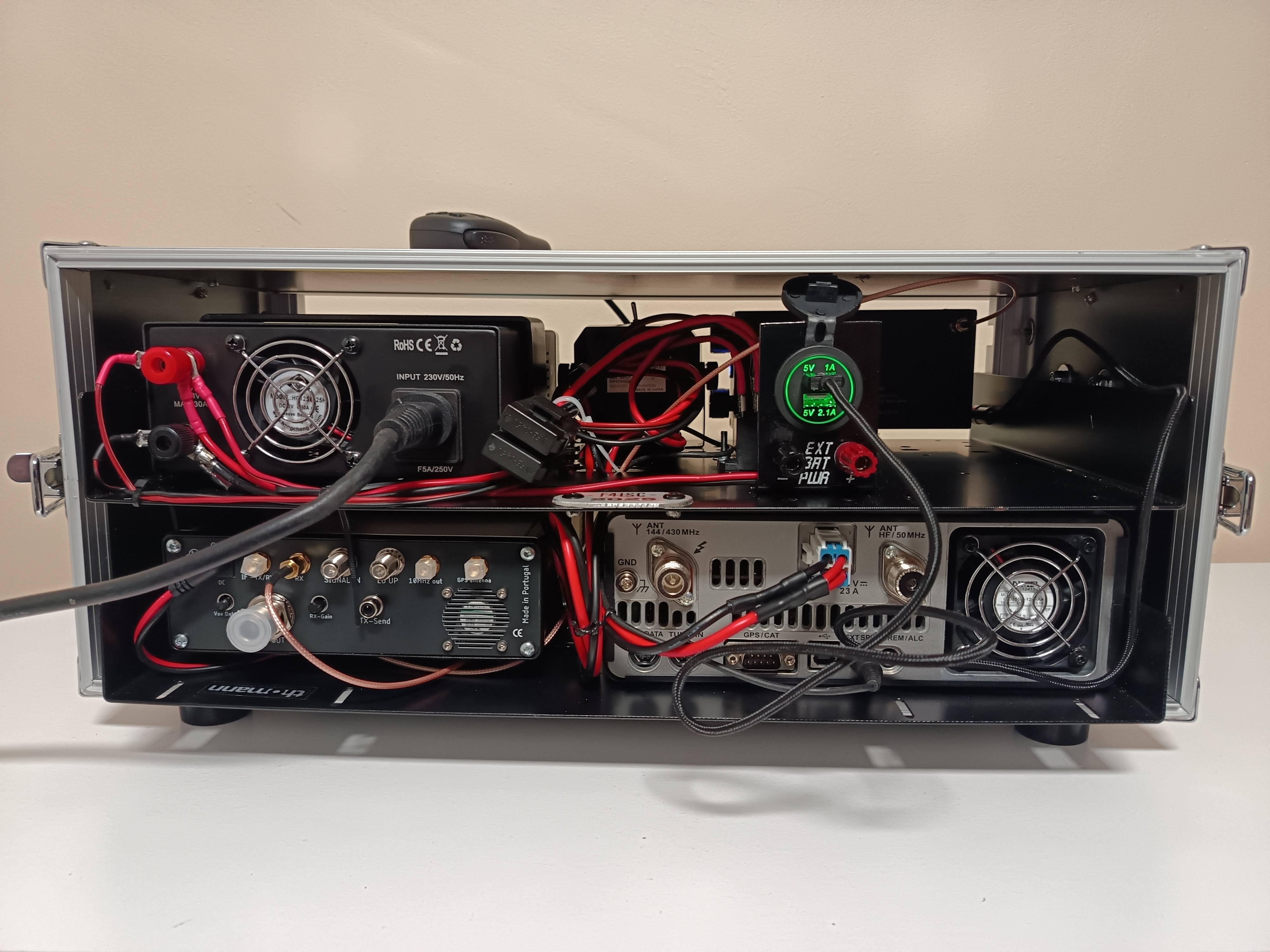

A noter qu'une prise USB 5v a été rajoutée afin de pouvoir alimenter de petits appareils. En opération, les deux panneaux sont retirés pour assurer une ventilation efficace. L'ensemble est transportable et pèse environ 15 Kg. C'est un pas vers la résilience !
toujours fabrication OM!

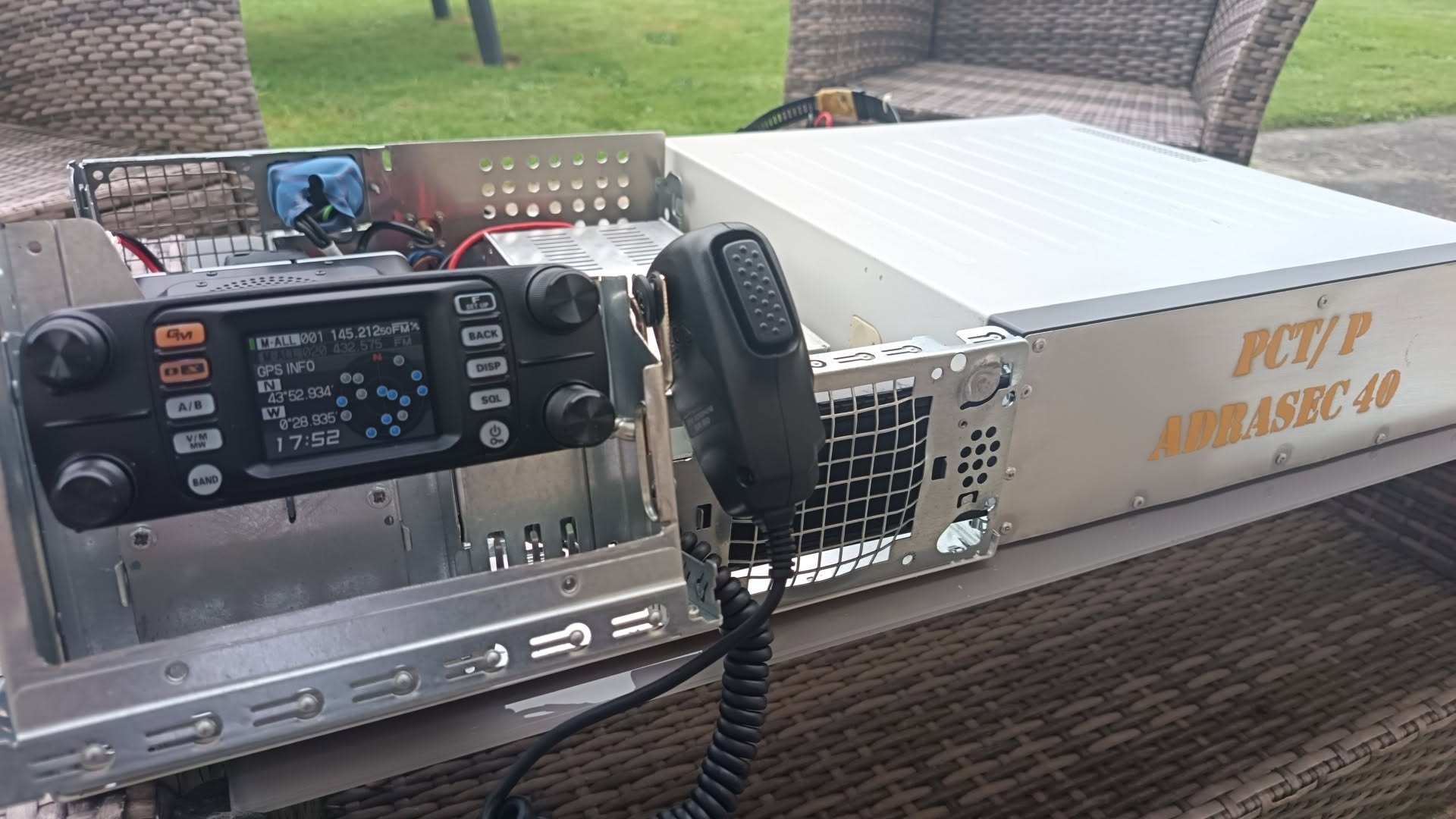

Equipée d'un YAESU FT-300D, d'une alimentation MEANWELL 12 V/ 20 A et d'un peu d'accastillage (interface audio pour modes numériques), elle est facilement transportable dans un coffre.

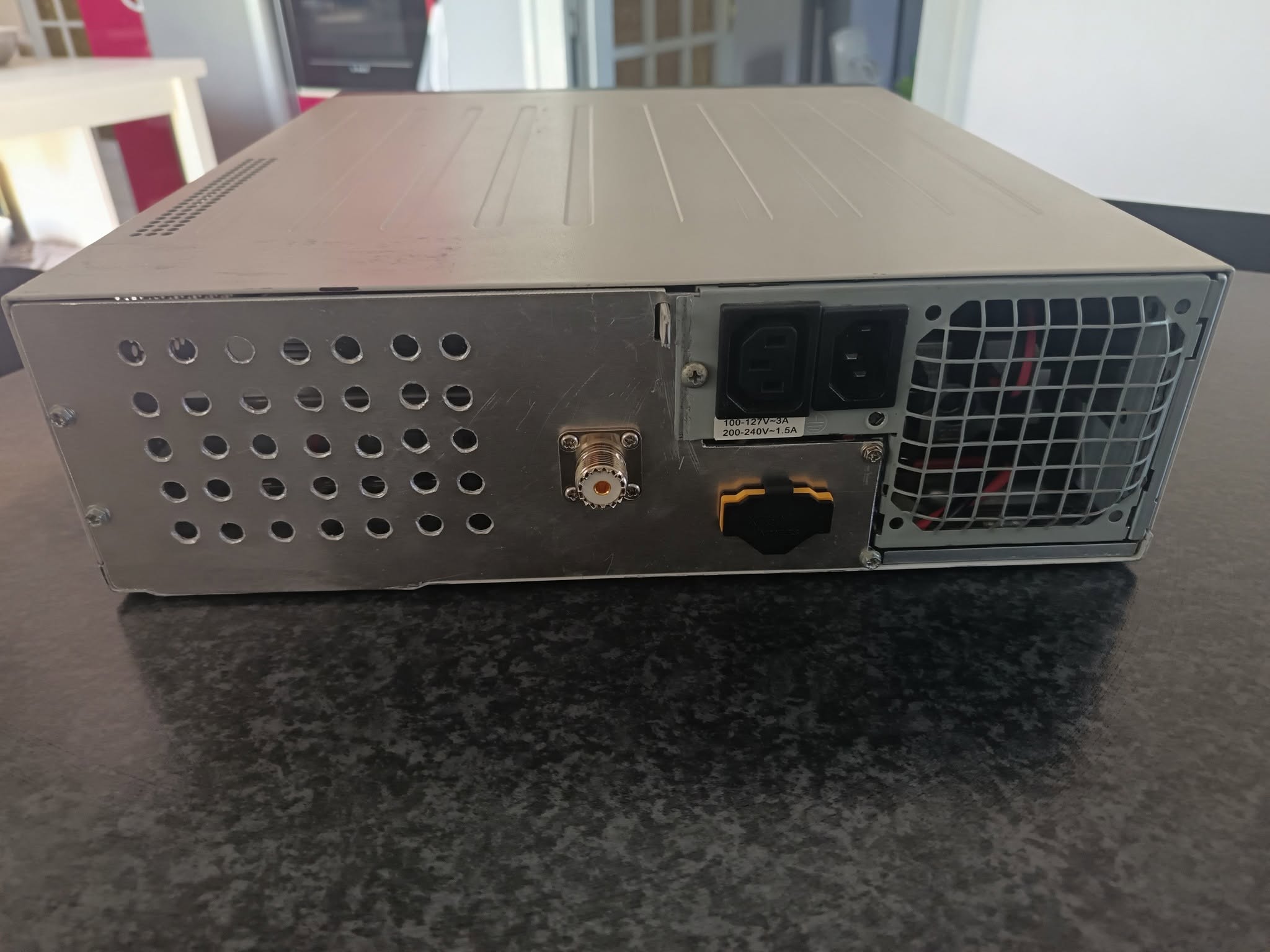

Faisant suite à la construction de notre station portable principale, je me suis dit qu'il fallait bien disposer d'une station portable dédiée à nos opérations de recherches pour le Poste de Commandement de Terrain (PCT), équipée cette fois d'un émetteur récepteur de la gamme VHF/ UHF. Récupération d'un boitier PC ancien, quelques trous d'aération percés, une fiche coaxiale d'antenne et hop, voilà l'affaire dans le sac!
